成都宝成电器公司（原成都继电器厂）生产的玛赛克模拟屏为镶嵌式结构，玛赛克板面按“25 mmⅹ25mm”模数纵横无限扩展，整个屏面无缝连接成一体,可以做成平面或R≧8米的弧面。当设计更改或系统扩容时只需用螺丝刀之类的通用工具，不需要其他加工，便可不更换面板就轻易实现其变更要求。有美观、强度高、不变形、易安装变更等优点。加之精良制做,屏上各种元件、图形、文字、符号色泽分明清晰，排列有序故使玛赛克模拟屏显得特别美观，深受广大用户喜爱。 　　

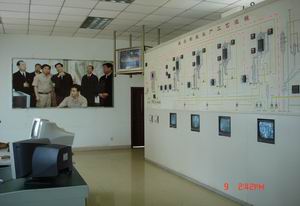

四川自贡久大集团真空制盐工艺流程图

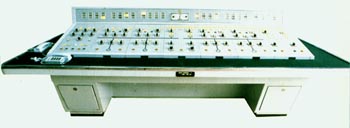

四川卧龙电站玛赛克控制台

一、 玛赛克板面显示：
1、 玛赛克板面
玛赛克模拟屏板面采用优质进口工程塑料、其特点为：阻燃、抗紫外线、不变色、强度高、色泽为国际流行灰，不易使人疲劳。各种元件安装有序，模拟屏上工艺流程图形、模拟线条、中文数字、文字符号色泽分明、清晰、整齐、美观。用“25mmⅹ25mm”的玛赛克模块组合显示整个工艺流程图的运行状况。

2、 玛赛克屏信号灯
玛赛克屏上用“25mmⅹ25mm”超高亮度电子发光体来显示该屏上工艺流程运行状态，红绿灯显示：红灯表示运行、绿灯表示断开。该发光体色泽柔和、醒目，整个灯体面与玛赛克屏体保持在同一平面，非常美观，该发光器件寿命不低于10万小时。

3、 玛赛克屏数码显示智能表
分别模拟显示工艺流程图上的设备运行状态和参数。时钟、日历、安全运行天数、有功功率、无功功率、电流、电压数据。数码智能表计均有cpu控制，数字显示为动态删新，数码管寿命不低于10万小时，独立运行，并有断电保护功能，并可以进行人工调整。

4、 玛赛克模拟屏上的声光报警装置
采用80c31单片微机控制，它具有自检显示，控制显示自成体系的特点，主机设计容量64路信号通道，接口部分可灵活选用32D、64D，扩容方便。输入输出采用光耦合器隔离，电源采用高精度开关电源，系统可靠性高，抗干扰能力强，其使用功能为：
（1） 两种报警音响，可选用高音或低音报警。
（2） 输入接点可选择常开或常闭，由主控板拨码开关控制。
（3） 具有自动确认功能，当接受报警信号时，光字牌闪光，音响发声。当确认报警信号后闪光转为平光，时间由主控板上的拨码开关控制，只要转入平光状态机内便自动确认。
（4） 记忆功能，报警器可将已报警的信号全部记忆在内存中，当需要调出时可按下追忆键。已报警的信号按其先后顺序逐个在光字牌上闪亮（1个/1秒），追忆中报警优先。
（5） 接点输出功能，该报警器最后8个点当有信号输入时，同时输出无源常开接点，接点容量1A，便于用户开发其它控制。
（6） 具有掉电保护功能，报警器在运行中如断电，仍可记忆原报警信号，且保存三个月。
（7） 清除功能，若需清除记忆信号，按下清除键即可。

5、 玛赛克模拟屏微机接口部分
玛赛克模拟屏与主机接口采用RS--232多用户串口通讯接口。
（1） 传送速率：1200、2400、4800、9600bit/s任选。
（2） 通讯接口：有COM1和COM2两串口，可同时接受二台计算机不同数据或相同数据一并上盘显示。
（3） 输出总线：以串口方式分BUS1、BUS2、BUS3、BUS4四路总线功率输出。
（4） BUS总线容量：每条BUS总线可带40块、60块或80块SMB板，即：480—路960路状态信号。
（5） 通讯规约：选用polling方式或CDT方式。

二、玛赛克模拟屏钢板结构```

玛赛克模拟屏采用落地式、壁挂式两种结构：
1、 落地式：钢板骨架安放在中央控制室地面，为安全及防尘的需要落地式钢板骨架采用全封闭式的结构。为了方便玛赛克模拟屏今后的维修，其钢板骨架的后背安装有能开启、能关闭的活动门，防鼠防尘。正常运行情况下该门是被锁住的。
2、 壁挂式：钢板骨架按客户要求悬挂在墙上，为了方便玛赛克模拟屏今后的维修，安装在墙上的钢板骨架能开启、转动。正常运行情况下该屏是被固定在墙上的。
玛赛克模拟屏钢板骨架尺寸为：根据最后来图纸中玛赛克板面尺寸确定

　　玛赛克屏台广泛用于调度屏，控制屏，地图屏，流程图。发电厂，变电站，电力调度室，输煤输气，真空制盐工艺流程图显示、污水处理工艺流程图显示，城市垃圾处理工艺流程图显示，高速公路，城市监控，电气化铁路，石油化工，轻工轻纺等各行各部门广泛选用。

四川自贡久大集团真空制盐工艺流程图	昆明第六水厂污水处理工艺流程图

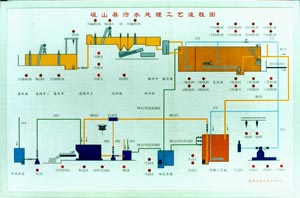

云南砚山县污水处理工艺流程图	内江市污水处理厂运行模拟图
四川郫县城市生活垃圾处理厂工艺流程图	昆明曲靖污水处理厂工艺流程模拟图

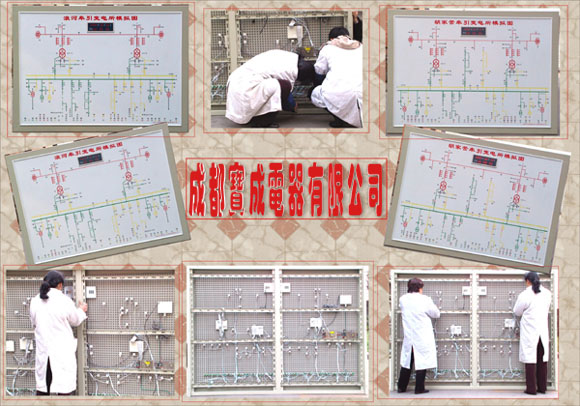

四川崇州城市生活垃圾处理厂工艺流程图	电力模拟屏组合排列
